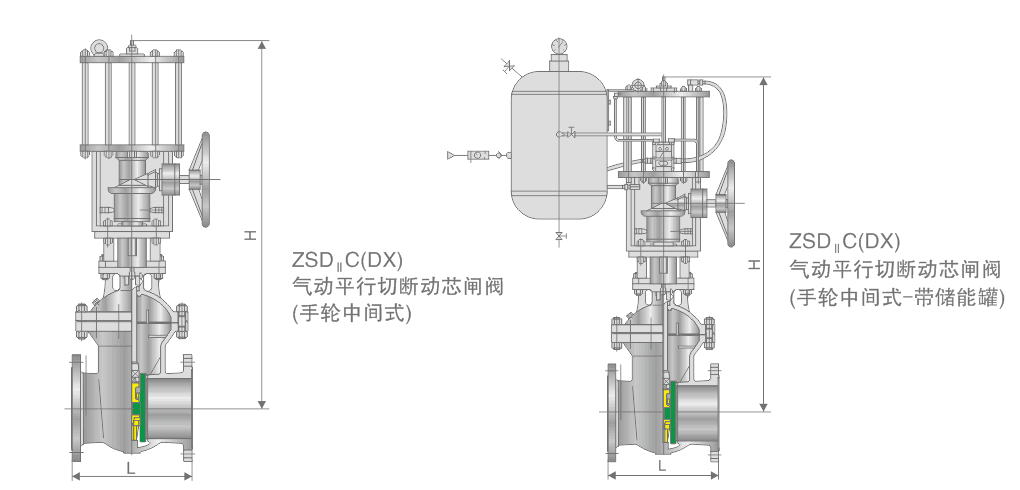

气动平行切断闸阀

产品型号：ZSDⅡC（DX）
公称通径：DN40~700mm
公称压力：PN1.6~10.0MPa
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰面尺寸：JB79 GB/T9112-9131
检查与试验：JB/T9092-99 GB/T13927-92

联系购买

分享到：

结构特点及工作原理

1、执行机构的输出力通过阀杆作用于主阀芯时，被设计一定角度，主阀芯，转换成水平方向左右的力，又通过次阀芯，密封盘紧压两阀座，形成双阴断密封，密封不泄漏，力矩小，开关阀门密封结合面无摩擦，从根本上解决了阀芯在阀体卡死或打不开的弊病现象。

2、气动执行机构采用活塞式机构，电磁阀作为控制气缸上下部分的进气，排气的切换元件，以控制启闭件作垂直上下位移，控制阀门开启与关闭的目的，

3、配用回讯器用于发送阀门开关状信号，电磁阀实现远距离控制，集中控制，自动控制，和现场操作。

5、阀启闭状态的现场指示，上装的外伸示指示杆的上升和下降，标志阀门全开时(外伸指示杆位于高处位置)，阀门全关闭时（外伸指示杆位于最低位置）。

6、带弹簧复位的单作用气动装置或空气罐系列确保电源，气源时故障自动开关，安全，可靠，讯速，环保，节能。
